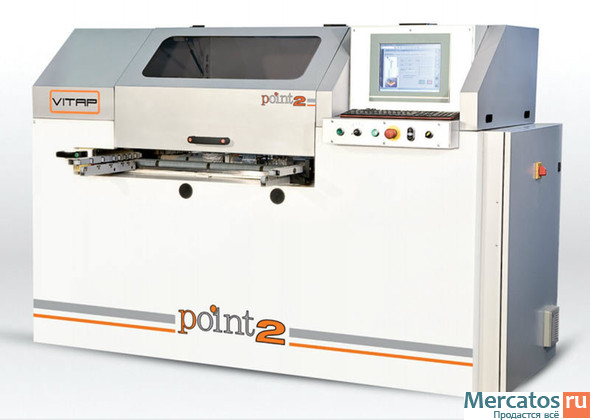

СВЕРЛИЛЬНО-ПРИСАДОЧНЫЙ СТАНОК С ЧПУ POINT 2 VITAP
Предназначен для высокоточного сверления сквозных и глухих отверстий в плоскостях и торцах мебельных щитов и обеспечивает сверление всех карт присадки за один проход детали. Применяются на производствах, где требуется повышенная гибкость. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. По программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Нижнее расположение сверлильной головы, состоит из:
- 8 вертикальных шпинделей;
- 4 горизонтальных шпинделя (2+2 передний-задний торец);
- 2 горизонтальных шпинделя по оси Y (1+1 правый торец-левый торец)
- Пазовальная пила
Четыре управляемых координатных оси (перемещение сверлильной головы по осям X, Y, Z, + перемещение заготовки). Перемещение по осям осуществляется при помощи бесщёточного двигателя с новейшим типом приборов. Сверление по оси Х осуществляются при движении заготовки. В рабочей зоне деталь надежно фиксируется с помощью четырех вертикальных прижимов, которые обеспечивают постоянное давление на заготовку и продолжительность движения Движение по осям Y и Z осуществляется сверлильной головой Лазерный сенсор предназначен для определения краев панели, что обеспечивает высочайшую точность при сверлении. Замена инструмента производится только при необходимости его заточки.
Технические характеристики:
Максимальный размер заготовки (длина*ширина*толщина), мм ∞*920*50
Минимальный размер заготовки (длина*ширина*толщина), мм 270*150*12
Скорость подачи детали, м/мин 30
Частота вращения шпинделей, об/мин 3600
Мощность мотора, кВт 1,7
Максимальные диаметр вертикального инструмента, мм 35
Максимальные диаметр горизонтального инструмента, мм 12
Максимальная глубина сверления, мм 45
Диаметр выхода для аспирации, мм 2*50
Рабочее давление, бар 7
