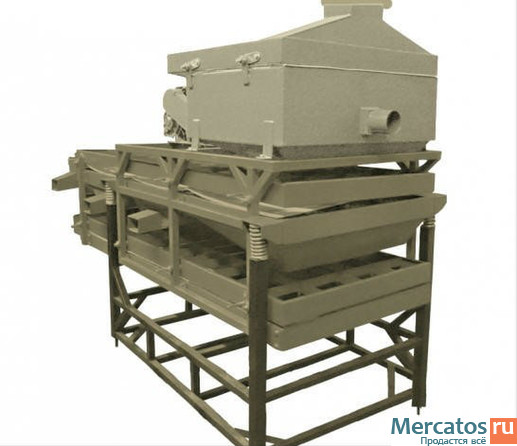

Продам очищающе-калибрующую машину ОКМФ- предназначена для очистки и разделения сыпучих материалов на фракции по своим геометрическим размерам. ОКМФ изготавливается по 3-ей категории ГОСТ 15150 в климатическом исполнении «У» для внутреннего рынка и экспорта в страны с умеренным климатом. При этом стол должен работать в режимах при температуре от минус 10 до плюс 40 град.С, относительной влажности 80% при срднегодовой температуре плюс 15 град.С, атмосферном давлении от 650 до 800 мм.рт.ст. По классу защиты от поражения электрическим током ОКМФ относится к классу 1 по ГОСТ 12.1.004.
Cостав изделия и комплект поставки
В комплект ОКМФ входит:
-аспиратор АФ-5
-аспиратор вибрационный АВФ-5
-виброрассев КФ-4 2шт.
Перечень дополнительных узлов системы аспирации:
-отбор мелкой фракции ПА-10
-Энергоаспирационная установка
Устройство и принцип работы
ОКМФ состоит из основных узлов:
-двух виброрассевов КФ-4;
-верхнего обеспыливающего аспиратора АФ-5;
-вибрационного аспиратора для отбора крупного сора АВФ-5;
-двух энергоаспирационных установок (по согласованию с заказчиком)
Принцип работы ОКМФ: Зерно поступает в обеспыливающий аспиратор АФ-5 проходит через устройство в котором происходит частичное обеспыливание и удаление легковетаемого сора. Из АФ-5 зерно высыпается в вибрационный аспиратор АВФ-5 где отделяется крупный сор, а так же происходит дополнительное обеспыливание. После АВФ-5 очищенная культура попадает на начало виброрассева, где материал проходит по поверхности рассева последовательно опрашивая все сита установленные на рассеве. Движение культуры по виброрассеву осуществляется за счет колебаний рассева под углом 40-50 градусов к поверхности. Для окончательного удаления сора над рассевом воздушный (аэро) сканер для удаления сора проявившегося за счет вибросепарации. Для обеспечения системы аспирации устанавливается два аспирационных энергоузла разделяющих сор от воздуха, который через фильтр возвращается в помещение.Колебания под определенным углом осуществляются за счет двух вибраторов прикрепленных к боковинам рассева и имеющими возможность регулировки вектора импульса. Вибраторы вращаются на встречу друг другу поэтому боковая составляющая импульса вибраторов компенсируется, а вертикальная (которая регулируется по углу наклона за счет поворота вибратора по посадочной поверхности) приводит в движение рассев.Колебания вибрационного аспиратора осуществляется по тому же принципу, что и на виброрассевах.
